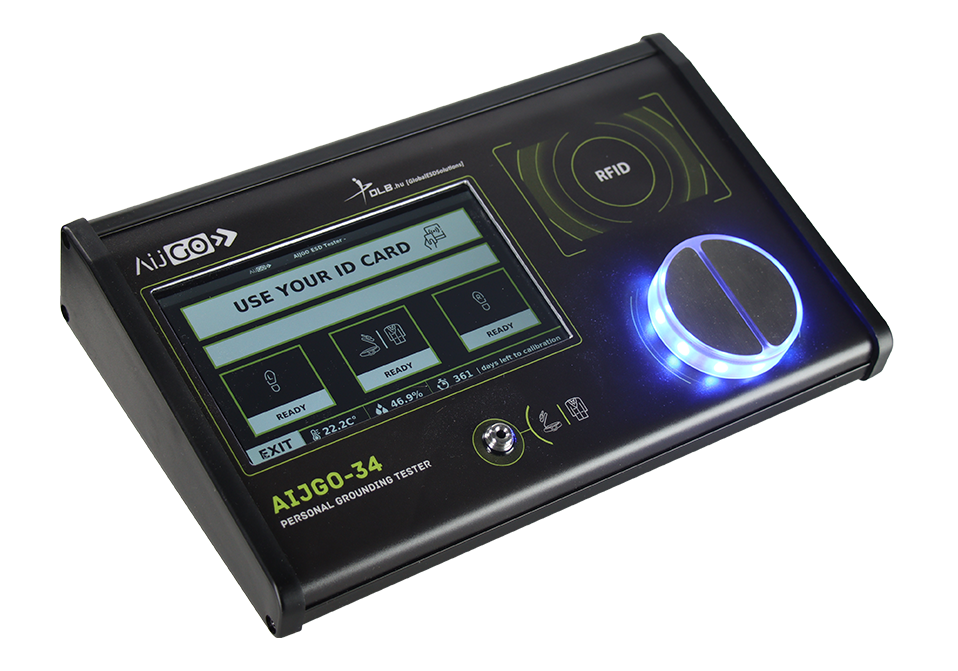

L'AIJGO-34 est un testeur permettant de vérifier la mise à la terre personnelle avant d'entrer dans une zone protégée contre les décharges
électrostatique.
Testeur avec système LIGHT BAR : ces produits AIJGO sont équipés d'un bouton tactile en acier, les résultats mesurés sont indiqués par
des voyants LED.
Produit avec système COMFORT : ces appareils AIJGO sont équipés d'un bouton tactile et d'un lecteur RFID.
Une carte RFID est nécessaire pour les utiliser.
La carte peut être associée au type de test à utiliser :
1. Test du système de chaussures
2. Test du système de bracelet antistatique/blouse antistatique pouvant être mise à la terre
3. Test combiné du système de chaussures et du système de bracelet antistatique/blouse antistatique pouvant être mise à la terre
4. Test VIP.
Le testeur est fourni avec le certificat du fabricant, une double électrode de pied, une plaque de montage et un support universel.
Si le testeur est acheté pour être utilisé dans un nouveausystème, veuillez nous envoyer un échantillon de carte RFID pour le tester
avant de passer votre première commande.
Affichage des résultats du test sur écran LCD, avec voyantLED et signal sonore
Les résultats mesurés sont stockés sur une carte SD interne
Il est également possible de le configurer de manière à ce qu'un test puisse être effectué sans toucher le bouton tactile, mais une carte
RFID est également nécessaire dans ce cas
Il enregistre les données saisies sous forme de fichiers .csv
Pour une utilisation en intérieur uniquement
Un nombre illimité de produits AIJGO-34 peuvent êtreconnectés dans un seul système
Conforme aux exigences des normes IEC 61340-5-1, ANSI/ESD
S20.20 et de la directive 2001/95/CE (sécurité générale des produits).
Grâce à la double électrode au pied, le testeur mesure simultanément la résistance du pied droit et du pied gauche par rapport à la
main.

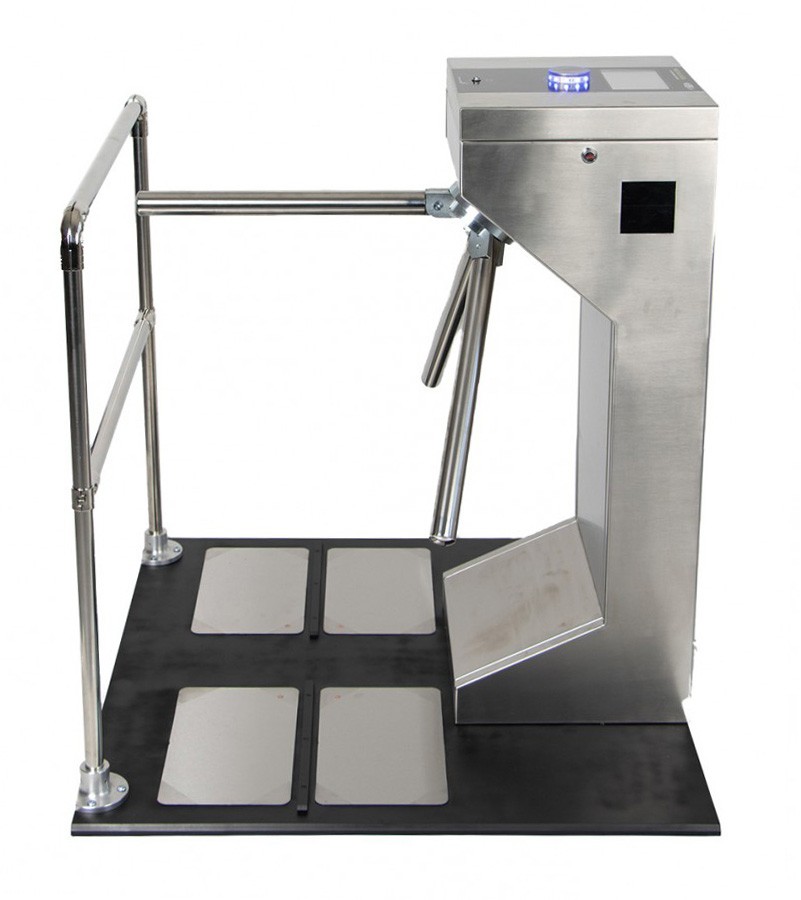

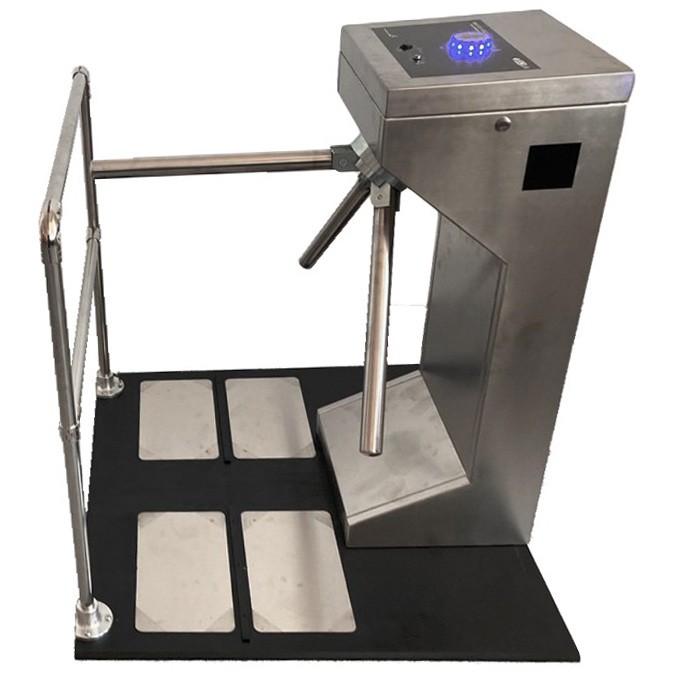

Le testeur peut être connecté à un portail à l'aide de la sortie relais (par exemple, à un portail d'entrée à tourniquet, à un portail
battant, etc.).
Il peut être installé sur un portail d'entrée, une table, unmur ou un support. Il est également possible de le configurer de manière à ce
qu'un test puisse être effectué sans toucher le bouton tactile, mais une carteRFID est également nécessaire dans ce cas.
Le produit est fourni avec un logiciel d'exploitation et peut fonctionner individuellement avec celui-ci. Si nécessaire, un logiciel de
gestion appelé PieManager peut être acheté pour le configurer sur un réseau LANet récupérer les résultats mesurés.
Le système attribue une méthode de test aux utilisateurs et gère leurs données d'identification. Il enregistre les données saisies sous
forme de fichiers .csv (compatibles avec Excel et un éditeur de texte) etconsigne automatiquement les événements quotidiens.
Valeurs de résistance indiquées comme acceptables par letesteur
Réglage par défaut lors de la mesure du système de chaussures : 100 KΩ – 100 MΩ
Réglage par défaut lors de la mesure d'un bracelet antistatique/d'une blouse antistatique pouvant être mise à la terre : 750 KΩ – 35 MΩ
Tension d'essai : 100 V CC
Connexion du bracelet antistatique/de la blouse antistatique pouvant être mise à la terre avec un connecteur combiné de 10 mm, une prise
banane de 4 mm
Alimentation électrique : 12 V CC
Sorties relais : 0,5 A/60 V
Relais de passage (normalement ouvert) avec fil vert
Relais de défaillance (normalement ouvert) avec fil rouge
Dimensions
300 x 195 x 55 mm (testeur)
500 x 630 x 970 mm (testeur + support avec double électrode à pied, assemblé), le bouton tactile dépasse de cette dimension, le testeur
s'étend 14 cm vers l'arrière au-delà de la plate-forme.
Dimensions de la plate-forme (pour la version testeur avec support) : 500 x 490 x 20 mm.
Angle d'inclinaison du support : 5 degrés
