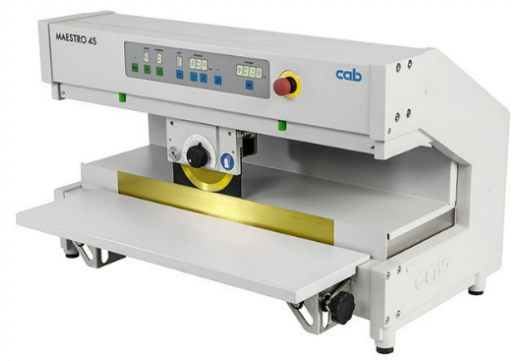

Séparateur MAESTRO 4S 450 Aluminium :
Rapide, économique et sans contraintes, le MAESTRO 4S permet de séparer aussi bien des petits que des grands circuits imprimés.
Séparation d'aluminium :
Pour la séparation d'aluminium avec le MAESTRO 4S, nous recommandons l'utilisation de la lame circulaire standard avec un réglage spécifique.
Plus d'informations dans le manuel d'utilisation.
Les circuits aluminium sont fabriqués en différents alliages.
Afin d'optimiser la géométrie de coupe et pour ajuster la lame circulaire, nous vous recommandons de fournir quelques échantillons de circuits imprimés lors de la commande.
Points forts :
- L'espacement des lames est saisi sur le panneau de commande et le réglage est motorisé.
- Jusqu'à 9 programmes peuvent être enregistrés.
- La longueur de coupe peut être réglée indifféremment par des capteurs de fin de course.
- Pour un entretien préventif des lames, la longueur totale de coupe est affichée.
Données techniques :
Principe de séparation côté composants : lame circulaire.
Principe de séparation côté soudure : lame linéaire.
Mode de séparation : avance optimisée et motorisée
Vitesse de séparation : 300, 500 mm/s, commutable
Matières : FR4, aluminium
Hauteur des composants : Côtés composants et soudure jusqu'à 34 mm
Longueur de séparation : jusqu'à 450 mm
Prof. table de dépose : 200 mm
Programmation :
Start : Se place en position de départ
Programmes : 9
Étapes de séparations : 1 - 5
Espacement des lames : 0,9 - 0,05 mm
Touche clé : Déblocage sélection de programme
Affichage longueur de coupe : jusqu'à 99 km
DEL : Réinitialisation des étapes
Interrupteur : MARCHE/ARRÊ T
Pédale de déclenchement : START séparation
Interrupteur de sécurité : Arrêt d'urgence
Alimentation : 100 - 240 VAC, 50/60 Hz
Niveau de bruit : LpA < 70 dB (A)
Température / Humidité sans condensation :
En fonction : + 10 - 35° C / 10 - 85 %
Stockage : 0 - 60° C / 20 - 80 %
Transport : – 25 - 60° C / 20 - 80 %
Largeur x Hauteur x Profondeur : 702 x 434 x 425 mm
Certifications : CE, FCC classe A
